儀器特點：安巖?AYR型振弦式鋼筋計具有智能識別功能

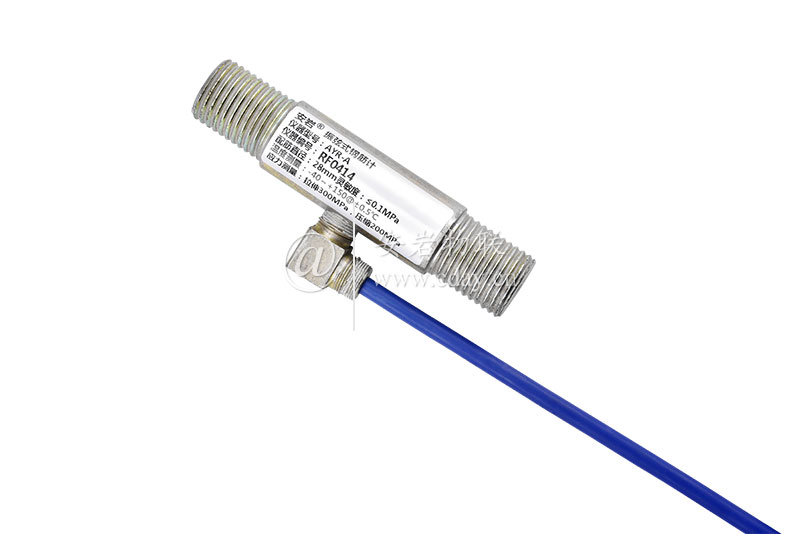

安巖?AYR型振弦式鋼筋計
安巖?AYR型振弦式鋼筋計（又名：錨桿應力計），其中包括有AYR-20、AYR-22、AYR-25、AYR-28、AYR-32、AYR-36等系列型號。
|
規格代號 |
R-20 |
R-22 |
R-25 |
R-28 |
R-32 |
R-36 |
||||||
|
|
配筋直徑d: mm |
20 |
22 |
28 |
32 |
36 |
40 |
|||||
|
尺寸參數 |
鋼套截面積A: cm2 |
3.14 |
3.8 |
6.16 |
8.04 |
10.2 |
12.6 |
|||||
|
|
鋼套長度L: mm |
|
|
120-160 |
|
|
|
|||||
|
|
應力測 |
拉伸: MPa |
|
|
|
|
300 |
|
|
|
|
|
|
|
量范圍 |
壓縮: MPa |
|
|
|
|
200 |
|
|
|
||
|
|
靈敏度k: MPa/F |
|
|
|
|
≤0.15 |
|
|
|
|||
|
性能參數 |
測量精度： F.S |
|
|
|
|
±0.1% |
|
|
|
|||
|
|
溫度測量范圍: ℃ |
|
|
|
|
-40～+150 |
|
|
|
|||
|
|
溫度測量精度: ℃ |
|
|
|
|
±0.5 |
|
|
|
|||
|
|
耐水壓： MPa |
|
|
|
|
≥1 |
|
|
|
|
||
|
|
絕緣電阻: MΩ |
|
|
|
|
≥50 |
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
σm = k△F + b△T = k (F - F0) + b (T - T0)
式中：σm — 被測結構物鋼筋所受的應力值，單位為MPa ；
k — 鋼筋計的測量靈敏度，單位為MPa/F；
△F — 鋼筋計實時測量值相對于基準值的變化量，單位為F；
b — 鋼筋計的溫度修正系數，單位為MPa /℃；
△T — 溫度實時測量值相對于基準值的變化量，單位為℃；
F — 鋼筋計的實時測量值，單位為F；
F0 — 鋼筋計的測量基準值，單位為F；
T — 溫度的實時測量值，單位為℃；
T0 — 溫度的測量基準值，單位為℃。
安巖?AYR型振弦式鋼筋計的敏感測量元件，其與測力鋼套的材料線膨脹系數極為接近，試驗所得其溫度修正系數b甚小，由此一般計算可用下列公式:
σ= k△F
注：頻率模數F=Hz2×10-3
