儀器特點：振弦式多點位移計具有智能識別功能

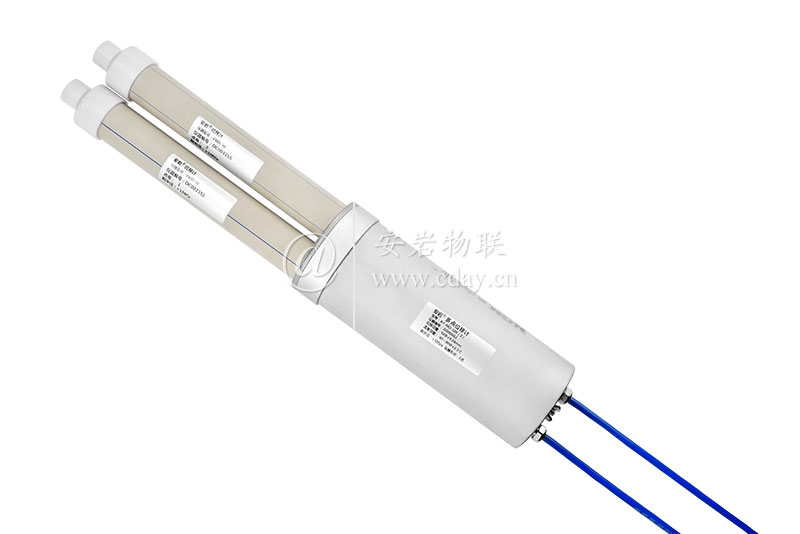

安巖?AYD-M振弦式多點位移計

    安巖?AYD-M振弦式多點位移計，其中包括有AYD-20(  ) 、AYD-M-50(  ) 、AYD-M-100(  )等系列型號，多種規格。如：AYD-M-50(  ) 的后綴括號為單套儀器的測量點數。

1 用途
  安巖?AYD-M振弦式多點位移計適用于長期埋設在水工結構物或土壩、土堤、邊坡、隧道等結構物內，測量結構物深層多部位的位移、沉降、應變、滑移等，并可同步測量埋設點的溫度。多點位移計的位移傳感器采用的是AYD型振弦式位移計，其由位移計加裝配套附件而組成。振弦式位移計的敏感測量元件，其與固定機架的材料線膨脹系數極為接近，經試驗溫度修正系數甚小，使用中不需要溫度修正。振弦式多點位移計具有智能識別功能。

2 規格及主要技術參數

3 計算方法
  多點位移計的一般計算公式：

  Lm= k△F + (b- hα)△T = k (F - F₀) + (b - hα)(T - T₀)

式中： Lm— 被測結構物的位移量，單位為mm；

k — 多點位移計的測量靈敏度，單位為mm/F；

     △F — 多點位移計實時測量值相對于基準值的變化量，單位為F；

b — 多點位移計的溫度修正系數，單位為mm/℃；

h — 測桿長度，單位為mm；

      α— 測桿的線膨脹系數，單位為10^-6/℃；

△T — 溫度實時測量值相對于基準值的變化量，單位為℃；

F — 多點位移計的實時測量值，單位為F；

 F₀ — 多點位移計的測量基準值，單位為F；

       T — 溫度的實時測量值，單位為℃；

       T₀ — 溫度的測量基準值，單位為℃。

VWDB型振弦式多點位移計的敏感測量元件，其與固定機架的材料線膨脹系數極為接近，試驗所得其溫度修正系數b甚小，由此一般計算可用下列公式:

                             L= k△F - hα△T

注：頻率模數F=Hz²×10^-3
